金盛山（中国）新材料

高温耐火材料的领先品牌

新闻分类 



新闻资讯

09-30

氮化硅结合碳化硅的两大优势热抗震稳定性和化学稳定性造就了，它可制造出来窑具的种类很多，它较好的热抗震稳定性、耐高温、耐磨损、耐腐蚀、抗氧化是其它耐火材料不及的，而且它常温抗折强度大，导热系数大，热膨胀系数是一般耐火材料的一半，也是它现在被广泛应用的主要原因。

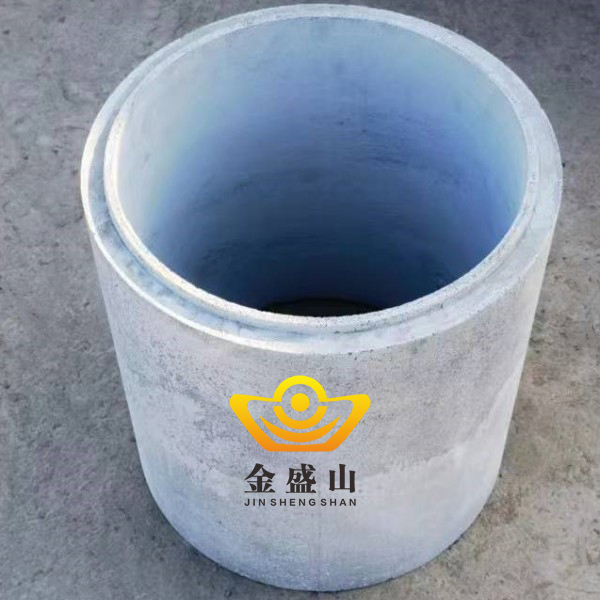

今天我们要讲的是氮化硅结合碳化硅窑具的一种匣钵的制备方法：

1.先将多晶硅切割渣称重后加入球磨机，同时加入适量水（这部分水起到使硅球磨时湿润作用，一般不大于多晶硅质量的5%）和氮化烧结促进剂氟化铝，球磨分散1~3小时后，倒出，除铁；

2.把除铁后的多晶硅切割渣浆料，闪蒸干燥达到320目，多晶硅切割渣粉备用；

3.按配方称量碳化硅、多晶硅切割渣粉料和g粉及黄糊精，同时把多晶硅切割渣粉和g粉预混合均匀；

4.将碳化硅倒入搅拌机，然后加入黄糊精，搅拌3~5分钟，加入3.8~4.5份的水，搅拌4~6分钟，然后加入多晶硅切割渣粉和g粉预混料碾压搅拌，碾压搅拌30~60分钟，得到混合料；

5.把混合料称重后倒入匣钵模具中，采用双面加压油压机中加压成型，取出在干燥窑中干燥12~24小时；

6.将干燥好的匣钵，装入氮化窑中，关好窑门，抽真空，通入氮气，同时通电加热。

注意的是：氮气气氛要求炉内气氛含氧量小于0.01%。其中氮化气体压力要求在0.02~0.04mpa，最终氮化温度1350~1450℃，氮化时间3~10小时。

这种制作流程生产出来的氮化硅结合碳化硅匣钵，在使用过程中不易出现氧化、分解、合成等化学反应，化学稳定性好，且不易变形，尺寸稳定性好，匣钵内的压力较为稳定，不易出现破裂，匣钵具有耐腐蚀性强、热稳定性好、使用寿命长会是碳化硅匣钵的数倍，且使用成本也降低很多。
